液壓閥塊集成設計概覽

液壓閥塊是液壓系統中的一個關鍵組件,它通過將多個液壓控制元件集成在一個金屬塊上,實現預定的控制功能。東莞市斯邁爾機械有限公司帶您了解液壓閥塊的基本構造、設計要點以及安裝注意事項。

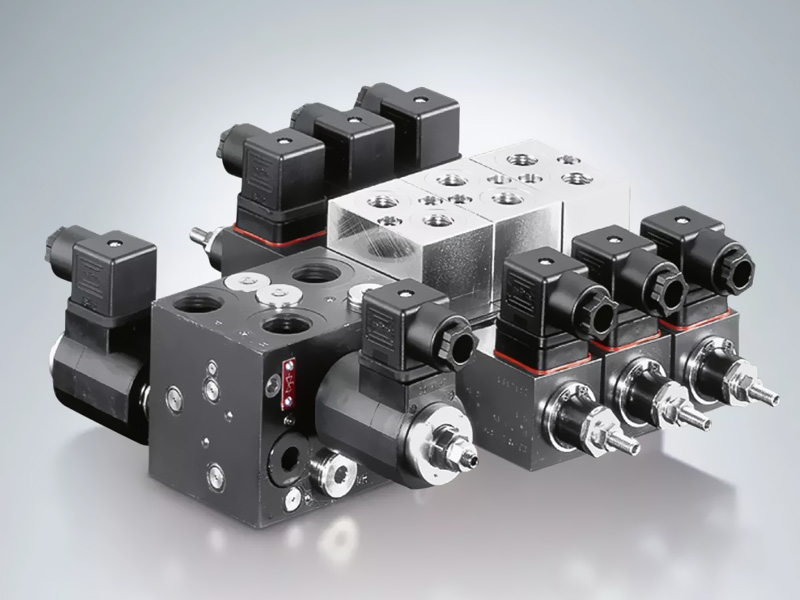

液壓閥塊的基本構造

液壓閥塊由以下幾個主要部分組成:

1. 閥塊體:作為其他液壓元件的安裝基礎,同時也是油路的通道,通常采用鋁或可鍛鑄鐵材料,外形多為長方體。

2. 液壓閥:包括板式閥、插裝閥、疊加閥等,它們通過螺釘固定在閥塊體上,負責控制液壓回路。

3. 接頭管件:用于連接外部管路與閥塊,實現液壓缸等執行機構的控制。

4. 附件:如管道連接法蘭、工藝孔堵塞、油路密封圈等,為閥塊的完整運作提供支持。

2

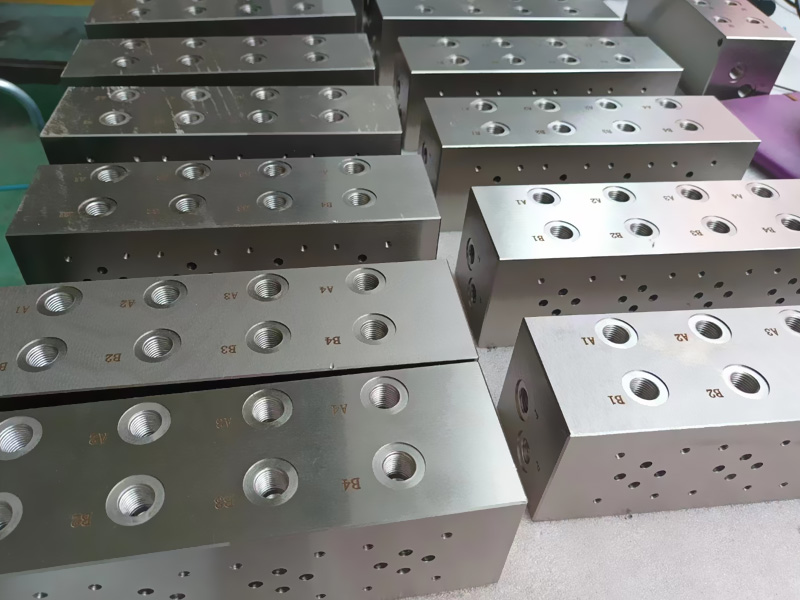

液壓閥塊的設計要點

1. 設計原則:設計時應追求閥塊體積最小化,油路設計清晰簡潔,壓損小,且便于組裝和操作。

2. 材料選擇:根據工作壓力選擇合適的材料,如鑄鐵、鋁合金、鍛鋼等,以滿足不同的壓力等級需求。

3. 元件布局:閥塊的頂面通常作為主要安裝面,底面則用于固定。需要經常調整的元件應安裝在易于操作的位置。

2

液壓閥塊設計注意事項

1. 油路布局:油路的總體走向?qū)笃诟膭?dòng)至關重要,應以泵站的緊湊和便捷為原則。

2. 接口元件選擇:事先選定接口元件,考慮其尺寸,這將影響閥塊的總體尺寸。

3. 尺寸限制:閥塊的最大邊長建議不超過600mm,二通插裝閥插件數量不宜超過8個。

4. 油口標記:所有外接油口和檢測口應有清晰標記,并與液壓原理圖上的標記一致。

5. 起吊螺釘口:對于質量較大的閥塊,應設置起吊螺釘口,以便于安裝和吊裝。

6. 固定方式:閥塊底部應設置安裝螺栓孔,以適應不同的安裝環境和方式。

7. 連接方式:主級孔道的外接油口一般采用法蘭連接,小油口可采用螺紋連接。

8. 工藝孔道封堵:應采用可拆卸方式封堵,以便于清理和檢查。

9. 電磁閥連接:安裝電磁閥或疊加閥時,連接螺栓的強度應滿足一定標準。

10. 檢測口設置:在主級孔道和主要先導孔道上設置檢測口,以便檢查液壓回路的工作狀態。

11. 變徑接頭:當管路尺寸和閥塊內部孔道尺寸相差較大時,可考慮使用變徑接頭。

12. 銘牌安裝:應在閥塊的醒目位置預留銘牌安裝位置,以便于識別和信息記錄。

東莞市斯邁爾機械有限公司專注于液壓閥塊的設計與制造,我們的產品以其緊湊的設計、高效的性能和易于操作的特點,滿足了各種工業應用的需求。我們致力于為客戶提供高質量的液壓解決方案,確保液壓系統的穩定運行和高效維護。
